CRBH型交叉滾子軸承(外圈整體,內圈整體型)
外圈和內圈均為整體結構型,該系列適用于內圈旋轉精度高或者外圈旋轉精度高的應用場合,可替代RB系列交叉滾子軸承和RE系列交叉滾子軸承。
交叉圓柱滾子軸承結構:在交叉滾子軸承中,因圓柱滾子在呈90°的V形溝槽滾動面上通過隔離塊被相互垂直地排列,所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化,薄形式更是接近于限的小型尺寸,并且具有高鋼性,所以適合于工業機器人的關節部和旋轉部、機械加工的旋轉臺,機械手旋轉部、旋轉工作臺、機器、計算器、IC制造裝置等設備。
旋轉精度:軸承中垂直排列的滾子間裝有隔離塊,了滾子的傾斜和滾子之間的相互摩擦,減小了旋轉力矩。另外,與以前使用鋼板保持器相比,不會發生滾子的邊緣應力集中或鎖死現象。同時,因內圈或外圈是兩分割的構造,軸承間隙可調整,即使被施加預載,也能高精度平穩地旋轉。
軸承特點:1、高精度:精度可P4、P2級; 2、高剛性:該系列軸承均帶有預載荷; 3、高承載:可承受軸向載荷、徑向載荷、傾覆載荷。 4、體積?。涸撦S承體積小,可為主機節省空間。

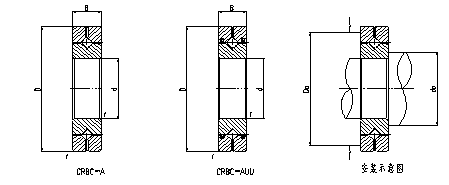

軸徑 Shaft diameter | 軸承型號 Identification | 主要尺寸 Main dimensions(mm) | 安裝尺寸 Mounting dimensions (mm) | 基本載荷 Basic dynamic load rating | 基本動載荷 Basic static load rating | 重量 weight | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
內圈 inner ring | 外圈 outer diameter | 寬度width | 倒角 Chamfer | da | Da | C | Co | (Kg) | |||
r | (N) | (N) | |||||||||
(mm) | d | D | B | (min) | |||||||
20 | CRBH 208 A | CRBH 208 AUU | 20 | 36 | 8 | 0.3 | 24 | 31 | 2910 | 2430 | 0.04 |
25 | CRBH 258 A | CRBH 258 AUU | 25 | 41 | 8 | 0.3 | 29 | 36 | 3120 | 2810 | 0.05 |
30 | CRBH 3010 A | CRBH 3010 AUU | 30 | 55 | 10 | 0.3 | 36.5 | 48.5 | 7600 | 8370 | 0.12 |
35 | CRBH 3510 A | CRBH 3510 AUU | 35 | 60 | 10 | 0.3 | 41.5 | 53.5 | 7900 | 9130 | 0.13 |
40 | CRBH 4010 A | CRBH 4010 AUU | 40 | 65 | 10 | 0.3 | 46.5 | 58.5 | 8610 | 10600 | 0.15 |
45 | CRBH 4510 A | CRBH 4510 AUU | 45 | 70 | 10 | 0.3 | 51.5 | 63.5 | 8860 | 11300 | 0.16 |
50 | CRBH 5013 A | CRBH 5013 A UU | 50 | 80 | 13 | 0.6 | 56 | 74 | 17.3 | 20.9 | 0.29 |
60 | CRBH 6013 A | CRBH 6013 A UU | 60 | 90 | 13 | 0.6 | 66 | 84 | 18.8 | 24.3 | 0.33 |
70 | CRBH 7013 A | CRBH 7013 A UU | 70 | 100 | 13 | 0.6 | 76 | 94 | 20.1 | 27.7 | 0.38 |
80 | CRBH 8016 A | CRBH 8016 A UU | 80 | 120 | 16 | 0.6 | 88 | 112 | 32.1 | 43.4 | 0.74 |
90 | CRBH 9016 A | CRBH 9016 A UU | 90 | 130 | 16 | 0.6 | 98 | 122 | 33.1 | 46.8 | 0.81 |
100 | CRBH 10020 A | CRBH 10020 A UU | 100 | 150 | 20 | 0.6 | 110 | 140 | 50.9 | 72.2 | 1.45 |
110 | CRBH 11020 A | CRBH 11020 A UU | 110 | 160 | 20 | 0.6 | 120 | 150 | 52.4 | 77.4 | 1.56 |
120 | CRBH 12025 A | CRBH 12025 A UU | 120 | 180 | 25 | 1 | 132 | 168 | 73.4 | 108 | 2.62 |
130 | CRBH 13025 A | CRBH 13025 A UU | 130 | 190 | 25 | 1 | 142 | 178 | 75.9 | 115 | 2.82 |
140 | CRBH 14025 A | CRBH 14025 A UU | 140 | 200 | 25 | 1 | 152 | 188 | 81.9 | 130 | 2.96 |
150 | CRBH 15025 A | CRBH 15025 A UU | 150 | 210 | 25 | 1 | 162 | 198 | 84.3 | 138 | 3.16 |
200 | CRBH 20025 A | CRBH 20025 A UU | 200 | 260 | 25 | 1 | 212 | 248 | 92.3 | 169 | 4 |
250 | CRBH 25025 A | CRBH 25025 A UU | 250 | 310 | 25 | 1.5 | 262 | 298 | 102 | 207 | 4.97 |
