YRT轉臺軸承

YRTS高速轉臺軸承

作者：ZLYQX 瀏覽量：發布日期：2024-03-27

YRT轉臺軸承是一種外圈旋轉，內圈支撐的回轉機構，主要分為YRT型、YRTS型、YRTM型三大系列，此三系列軸承具有相同的安裝尺寸，內部結構存在差異，性能相似。YRT系列軸承均有三列滾子構成（如右圖），兩列軸向滾子穩定的軸向承載能力，一列徑向滾子軸承可承受徑向力及傾覆力矩作用，適合軸向承載的回轉機構。YRT轉臺軸承主要用于數控機床制造業，作為其核心零組件，國內YRT系列軸承需求還比較依賴進口，國產YRT轉臺軸承的精度參數標準也以制造商為準。進入二十一世紀以來，尤其是隨著數控機床與基礎制造裝備專項的啟動，大地推動了機械裝備工業的發展，高速、、復合、智能化的機床發展進程得到了進一步加速。

1、YRT型：YRT軸承由一個推力/向心座圈，一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。

2、YRTS型：（徑向帶尼龍保持器）徑向滾子采用尼龍保持器使YRTS軸承具有較高的限轉速和很低的穩定的摩擦力矩等特點，因此這種軸承適合于帶有力矩的發動機上。

3、YRTM型：（含鋼柵測量系統）YRTM是加裝鋼柵尺的雙向推力圓柱滾子YRT組合軸承，實現實時監控和調整雙向推力圓柱滾子組合軸承的旋轉精度，以***機器***運轉。

主要型號

YRT系列（德國INA/FAG公司對應型號）主要型號： YRT50、YRT80、YRT100、YRT120、YRT150、YRT180、YRT200、YRT260、YRT325、YRT395、YRT460、YRT580、YRT650、YRT850、YRT950、YRT1030、YRT1200、YRT1800

YRTS系列（德國INA/FAG公司對應型號）主要型號： YRTS50、YRTS80、YRTS100、YRTS120、YRTS150、YRTS180、YRTS200、YRTS260、YRTS325、YRTS395、YRTS460、YRTS580、YRTS650

YRTM系列（德國INA/FAG公司對應型號）主要型號： YRTM150、YRTM180、YRTM200、YRTM260、YRTM325、YRTM395、YRTM460、YRTM580、YRTM650 YRTS系列和YRTM系列我們可提供更大型號的規格，如有需求可與我司聯系?。。?/p>

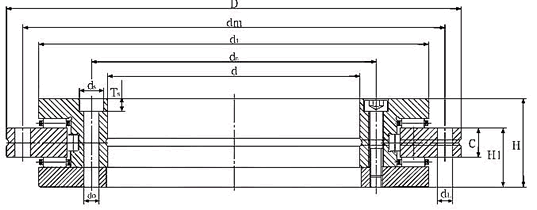

軸承代號 bearing type	外形尺寸 boundary dimensions								節距1） Number of pitches X angle of pitches	螺釘擰緊力矩 Screw tightening torque	基本額定載荷Basic load rating				極限轉速 Limiting speed	重量 weight
											軸向 axial		徑向 radial
											動 dynamic load	靜 static load	動 dynamic load	靜 static load
	d	D	T	H	C	d1	dn	dm		MA2)	Ｃａ	Coa	Cr	Cor	脂grease
	單位unit： mm								數量×t	Ｎｍ	KN				r/min	Kg
	單位unit： mm								quantity	Ｎｍ	KN				r/min	Kg
YRTS200	200	300	45	30	15	274	215	285	48×7.5°	14	155	840	94	226	1160	9.7
YRTS260	260	385	55	36.5	18	345	280	365	36×10°	34	173	1050	110	305	910	18.3
YRTS325	325	450	60	40	20	415	342	430	36×10°	34	191	1260	109	320	760	25
YRTS395	395	525	65	42.5	20	486	415	505	48×7.5°	34	214	1540	121	390	650	33
YRTS460	460	600	70	46	22	560	482	580	48×7.5°	34	221	1690	168	570	560	45
