719系列角接觸球軸承

作者：ZLYQX 瀏覽量：發布日期：2024-03-26

角接觸球軸承的套圈與球之間有接觸角，標準接觸角為15/25和40度三種，接觸角越大則軸向負荷能力越大，接觸角越小則越有利于高速旋轉，單列軸承可承受徑向負荷與單向軸向負荷，DB組合、DF組合及雙列角接觸球軸承可承受徑向負荷與雙向軸向負荷，DT組合適用于單向軸向負荷較大、單個軸承的額定負荷不足的場合，高速用ACH型軸承，球徑小、球數多，大多用于機床主軸。

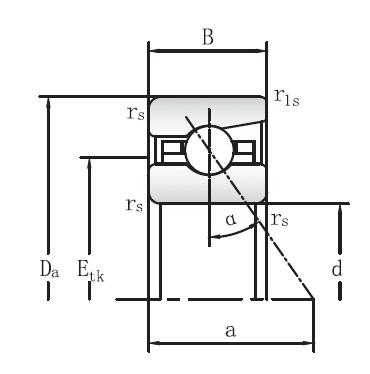

型號 Bearings	尺寸 Dimensions					安裝尺寸 Assemnly Dimensions					載荷 Loading		極限轉速 RPM		重量 Weight
	尺寸 Dimensions					安裝尺寸 Assemnly Dimensions					載荷 Loading		極限轉速 RPM
	d	D	B	rsmin	r1smin	da	Da	ra	rb	Etk	Cdyn	C0stat	Grease	Oil
	mm	mm	mm			h12	H12	max	max		kN	kN	min-1	minimal	kg
71900	10	22	6	0.3	0.3	13	19.5	0.3	0.3	15.2	3	1.53	70000	110000	0.009
71901	12	24	6	0.3	0.3	15	21.5	0.3	0.3	17.2	3.35	1.86	60000	90000	0.01
71902	15	28	7	0.3	0.3	18	25.5	0.3	0.3	20.9	5	2.9	50000	75000	0.02
71903	17	30	7	0.3	0.3	20	27.5	0.3	0.3	22.2	5	3	43000	63000	0.02
71904	20	37	9	0.3	0.3	24	33.5	0.3	0.3	26.8	6.95	4.4	36000	53000	0.03
71905	25	42	9	0.3	0.3	29	38.5	0.3	0.3	31.8	7.8	5.5	30000	45000	0.04
71906	30	47	9	0.3	0.3	34	43.5	0.3	0.3	36.8	8.15	6.3	26000	40000	0.05
71907	35	55	10	0.6	0.6	40	51.5	0.6	0.6	44	11	9	22000	36000	0.07
71908	40	62	12	0.6	0.6	45	58.5	0.6	0.6	49.1	16.6	13.2	20000	34000	0.11
71909	45	68	12	0.6	0.6	50	63.5	0.6	0.6	54.4	17.6	15	18000	30000	0.13
71910	50	72	12	0.6	0.6	55	67.5	0.6	0.6	58.9	18	15.6	16000	26000	0.13
71911	55	80	13	1	1	60	75.5	0.6	0.6	65.1	21.6	19.3	15000	24000	0.18
71913	65	90	13	1	1	70	85.5	0.6	0.6	75.1	24.5	24	14000	22000	0.2
71914	70	100	16	1	1	76	94.5	0.6	0.6	82.2	33.5	32.5	13000	20000	0.33
71915	75	105	16	1	1	81	99.5	0.6	0.6	87.2	34	34.5	12000	19000	0.35
71916	80	110	16	1	1	86	104	0.6	0.6	92.2	34.5	36	12000	19000	0.37
71917	85	120	18	1.1	1.1	92	114	0.6	0.6	99.2	45	46.5	11000	18000	0.53
71918	90	125	18	1.1	1.1	97	119	0.6	0.6	104.2	45.5	49	10000	17000	0.55
71919	95	130	18	1.1	1.1	102	124	0.6	0.6	109.2	46.5	51	9500	16000	0.58
71920	100	140	20	1.1	1.1	107	133	0.6	0.6	117.2	58.5	64	9000	15000	0.79
71921	105	145	20	1.1	1.1	112	138	0.6	0.6	121.2	58.5	64	8500	14000	0.8
71922	110	150	20	1.1	1.1	117	143	0.6	0.6	126.2	58.5	67	8000	13000	0.8
71924	120	165	22	1.1	1.1	128	157	0.6	0.6	138.2	69.5	80	6700	10000	1.2
71926	130	180	24	1.5	1.5	139	171	0.6	0.6	150.2	81.5	95	6000	9000	1.5
71928	140	190	24	1.5	1.5	149	181	0.6	0.6	160.2	85	102	5600	8500	1.6
71930	150	210	28	2	1	160	199	1	1	174.3	114	134	5000	7500	2.5
71932	160	220	28	2	1	170	209	1	1	184.3	125	150	5000	7500	2.7
