角接觸球軸承
洛陽千協軸承
聯系人:李經理
電 話:18537903166
網 址:http://8iyz.cn
地 址:河南省洛陽市310國道與衡山路交叉口工業園園區
作者:ZLYQX 瀏覽量: 發布日期:2024-03-27
滾珠絲杠用推力角接觸球軸承的接觸角是60°,具有高的軸向剛性,主要承受單向軸向載荷,還能承受一定徑向載荷。在承受雙向軸向載荷時,要依據載荷的大小和特性進行成對配置,在配置時要施加一定的予載。機床絲杠對角接觸推力球軸承的精度要求與主軸軸承基本相同,一般采用P4,P2公差等級。由于系統需要運動靈活和精確的軸向位移,因此要求軸承應具有低而均勻的摩擦力矩,特別是要求有低的啟動摩擦力矩。
型號 Bearings |
尺寸Demension | 載荷Load Ca (N) | 轉速Rotation | 剛性Stiffness (DB,DF) (N) | 預緊Rigidity (DB,DF) | 扭矩Torque |
重量 Weight |
||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
(mm) | (min-1) | (N/μm) | (N?m) | ||||||||||

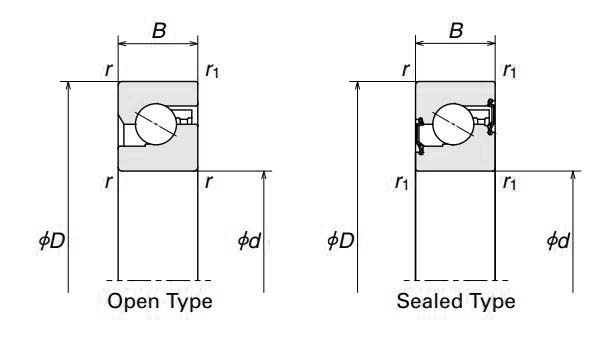

d | D | B | r | r1 | Lub. | Oil. | H | H | H | KG | |||
Min | Max | ||||||||||||
BS1574 | 15TAC47 | 15 | 47 | 15 | 1 | 0.6 | 23 | 6,900 | 9,200 | 1,450 | 630 | 0.09 | 0.146 |
BS1747 | 17TAC47 | 17 | 47 | 15 | 1 | 0.6 | 23 | 6,900 | 9,200 | 1,450 | 630 | 0.09 | 0.14 |
BS2047 | 20TAC47 | 20 | 47 | 15 | 1 | 0.6 | 23 | 6,900 | 9,200 | 1,450 | 630 | 0.09 | 0.135 |
BS2562 | 25TAC62 | 25 | 62 | 15 | 1 | 0.6 | 29.9 | 5,200 | 6,900 | 2,280 | 850 | 0.15 | 0.252 |
BS3062 | 30TAC62 | 30 | 62 | 15 | 1 | 0.6 | 30.5 | 4,900 | 6,400 | 2,400 | 890 | 0.16 | 0.224 |
BS3572 | 35TAC72 | 35 | 72 | 15 | 1 | 0.6 | 32.5 | 4,100 | 5,800 | 2,750 | 1,030 | 0.18 | 0.31 |
BS4072 | 40TAC72 | 40 | 72 | 15 | 1 | 0.6 | 33.5 | 4,100 | 5,500 | 2,860 | 1,080 | 0.19 | 0.275 |
BS4090 | 40TAC90 | 40 | 90 | 20 | 1 | 0.6 | 62 | 3,500 | 4,600 | 3,450 | 1,150 | 0.29 | 0.674 |
BS4575 | 45TAC75 | 45 | 75 | 15 | 1 | 0.6 | 34.5 | 3,700 | 4,900 | 3,100 | 1,170 | 0.2 | 0.27 |
BS45100 | 45TAC100 | 45 | 100 | 20 | 1 | 0.6 | 64.5 | 3,000 | 4,100 | 4,440 | 1,340 | 0.4 | 0.842 |
BS50100 | 50TAC100 | 50 | 100 | 20 | 1 | 0.6 | 66 | 3,000 | 3,900 | 4,650 | 1,410 | 0.42 | 0.778 |
BS55100 | 55TAC100 | 55 | 100 | 20 | 1 | 0.6 | 66 | 3,000 | 3,900 | 4,650 | 1,410 | 0.42 | 0.714 |
BS55120 | 55TAC120 | 55 | 120 | 20 | 1 | 0.6 | 70.5 | 2,500 | 3,500 | 5,450 | 1,660 | 0.49 | 1.23 |
BS60120 | 60TAC120 | 60 | 120 | 20 | 1 | 0.6 | 70.5 | 2,500 | 3,500 | 5,450 | 1,660 | 0.49 | 1.16 |
