HS系列單排球式回轉支承

作者：ZLYQX 瀏覽量：發布日期：2024-03-24

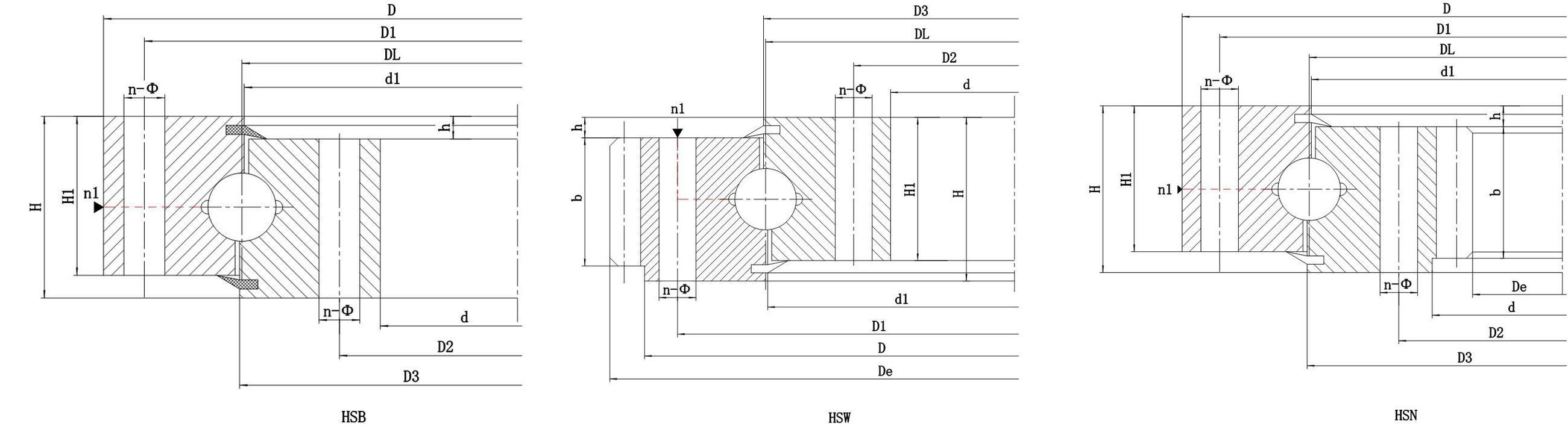

HS系列單排球式回轉支承

注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。

2、n-?可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。

3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與轉盤軸承有配合要求，請在合同或合同附件（如技術協議）中注明配合尺寸和精度。

4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。

型號			外形尺寸			安裝尺寸				重量
型號			外圈外徑	內圈內徑	總高	外圈安裝孔直徑	內圈安裝孔直徑	安裝孔個數	內圈安裝孔直徑	重量
無齒式	外齒式	內齒式	D	d	H	D1	D2	n	Φ	kg
無齒式	外齒式	內齒式	(mm)	(mm)	（mm）	（mm）	（mm）	n	（mm）	kg
HSB.25.625	HSW.25.625	HSN.25.625	725	525	80	685	565	18	18	100
HSB.25.625	HSW.25.625A	HSN.25.625A	725	525	80	685	565	18	18	100
HSB.25.720	HSW.25.720	HSN.25.720	820	620	80	780	660	18	18	120
HSB.25.720	HSW.25.720A	HSN.25.720A	820	620	80	780	660	18	18	120
HSB.30.820	HSW.30.820	HSN.30.820	940	705	95	893	749	24	20	210
HSB.30.820	HSW.30.820A	HSN.30.820A	940	705	95	893	749	24	20	210
HSB.30.880	HSW.30.880	HSN.30.880	1000	760	95	956	800	24	20	230
HSB.30.880	HSW.30.880A	HSN.30.880A	1000	760	95	956	800	24	20	230
HSB.32.880	HSW.32.880	HSN.32.880	1000	760	95	956	800	24	20	230
HSB.32.880	HSW.32.880A	HSN.32.880A	1000	760	95	956	800	24	20	230
HSB.30.1020	HSW.30.1020	HSN.30.1020	1170	875	95	1120	930	24	22	300
HSB.30.1020	HSW.30.1020A	HSN.30.1020A	1170	875	95	1120	930	24	22	300
HSB.32.1020	HSW.32.1020	HSN.32.1020	1170	875	95	1120	930	24	22	300
HSB.32.1020	HSW.32.1020A	HSN.32.1020A	1170	875	95	1120	930	24	22	300
HSB.30.1220	HSW.30.1220	HSN.30.1220	1365	1075	120	1310	1130	36	24	450
HSB.30.1220	HSW.30.1220A	HSN.30.1220A	1365	1075	120	1310	1130	36	24	450
HSB.40.1220	HSW.40.1220	HSN.40.1220	1365	1075	120	1310	1130	36	24	450
HSB.40.1220	HSW.40.1220A	HSN.40.1220A	1365	1075	120	1310	1130	36	24	450
HSB.35.1250	HSW.35.1250	HSN.35.1250	1400	1090	120	1350	1150	36	26	520
HSB.35.1250	HSW.35.1250A	HSN.35.1250A	1400	1090	120	1350	1150	36	26	520
HSB.40.1250	HSW.40.1250	HSN.40.1250	1400	1090	120	1350	1150	36	26	520
HSB.40.1250	HSW.40.1250A	HSN.40.1250A	1400	1090	120	1350	1150	36	26	520
HSB.35.1435	HSW.35.1435	HSN.35.1435	1595	1278	120	1535	1335	36	26	610
HSB.35.1435	HSW.35.1435A	HSN.35.1435A	1595	1278	120	1535	1335	36	26	610
HSB.40.1435	HSW.40.1435	HSN.40.1435	1595	1278	120	1535	1335	36	26	610
HSB.40.1435	HSW.40.1435A	HSN.40.1435A	1595	1278	120	1535	1335	36	26	610
HSB.35.1540	HSW.35.1540	HSN.35.1540	1720	1360	140	1660	1420	42	26	732
HSB.35.1540	HSW.35.1540A	HSN.35.1540A	1720	1360	140	1660	1420	42	26	732
HSB.50.1540	HSW.50.1540	HSN.50.1540	1720	1360	140	1660	1420	42	26	732
HSB.50.1540	HSW.50.1540A	HSN.50.1540A	1720	1360	140	1660	1420	42	26	732
HSB.35.1700	HSW.35.1700	HSN.35.1700	1875	1525	140	1815	1585	42	29	844
HSB.35.1700	HSW.35.1700A	HSN.35.1700A	1875	1525	140	1815	1585	42	29	844
HSB.50.1700	HSW.50.1700	HSN.50.1700	1875	1525	140	1815	1585	42	29	844
HSB.50.1700	HSW.50.1700A	HSN.50.1700A	1875	1525	140	1815	1585	42	29	844
HSB.40.1880	HSW.40.1880	HSN.40.1880	2100	1665	160	2030	1740	48	32	1400
HSB.40.1880	HSW.40.1880A	HSN.40.1880A	2100	1665	160	2030	1740	48	32	1400
HSB.50.1880	HSW.50.1880	HSN.50.1880	2100	1665	160	2030	1740	48	32	1400
HSB.50.1880	HSW.50.1880A	HSN.50.1880A	2100	1665	160	2030	1740	48	32	1400
HSB.40.2115	HSW.40.2115	HSN.40.2115	2325	1900	160	2245	1980	48	32	1600
HSB.40.2115	HSW.40.2115A	HSN.40.2115A	2325	1900	160	2245	1980	48	32	1600
HSB.50.2115	HSW.50.2115	HSN.50.2115	2325	1900	160	2245	1980	48	32	1600
HSB.50.2115	HSW.50.2115A	HSN.50.2115A	2325	1900	160	2245	1980	48	32	1600
HSB.40.2370	HSW.40.2370	HSN.40.2370	2600	2146	180	2520	2220	48	32	2100
HSB.40.2370	HSW.40.2370A	HSN.40.2370A	2600	2146	180	2520	2220	48	32	2100
HSB.60.2370	HSW.60.2370	HSN.60.2370	2600	2146	180	2520	2220	48	32	2100
HSB.60.2370	HSW.60.2370A	HSN.60.2370A	2600	2146	180	2520	2220	48	32	2100
HSB.40.2600	HSW.40.2600	HSN.40.2600	2835	2365	180	2750	2450	54	36	2400
HSB.40.2600	HSW.40.2600A	HSN.40.2600A	2835	2365	180	2750	2450	54	36	2400
HSB.60.2600	HSW.60.2600	HSN.60.2600	2835	2365	180	2750	2450	54	36	2400
HSB.60.2600	HSW.60.2600A	HSN.60.2600A	2835	2365	180	2750	2450	54	36	2400
HSB.50.2820	HSW.50.2820	HSN.50.2820	3085	2555	200	3000	2640	54	36	3400
HSB.50.2820	HSW.50.2820A	HSN.50.2820A	3085	2555	200	3000	2640	54	36	3400
HSB.60.2820	HSW.60.2820	HSN.60.2820	3085	2555	200	3000	2640	54	36	3400
HSB.60.2820	HSW.60.2820A	HSN.60.2820A	3085	2555	200	3000	2640	54	36	3400
HSB.50.3120	HSW.50.3120	HSN.50.3120	3400	2840	200	3310	2930	54	36	4000
HSB.50.3120	HSW.50.3120A	HSN.50.3120A	3400	2840	200	3310	2930	54	36	4000
HSB.60.3120	HSW.60.3120	HSN.60.3120	3400	2840	200	3310	2930	54	36	4000
HSB.60.3120	HSW.60.3120A	HSN.60.3120A	3400	2840	200	3310	2930	54	36	4000
HSB.50.3580	HSW.50.3580	HSN.50.3580	3920	3240	240	3820	3340	60	40	6700
HSB.50.3580	HSW.50.3580A	HSN.50.3580A	3920	3240	240	3820	3340	60	40	6700
HSB.60.3580	HSW.60.3580	HSN.60.3580	3920	3240	240	3820	3340	60	40	6700
HSB.60.3580	HSW.60.3580A	HSN.60.3580A	3920	3240	240	3820	3340	60	40	6700
HSB.50.4030	HSW.50.4030	HSN.50.4030	4370	3690	240	4270	3790	66	40	7700
HSB.50.4030	HSW.50.4030A	HSN.50.4030A	4370	3690	240	4270	3790	66	40	7700
HSB.60.4030	HSW.60.4030	HSN.60.4030	4370	3690	240	4270	3790	66	40	7700
HSB.60.4030	HSW.60.4030A	HSN.60.4030A	4370	3690	240	4270	3790	66	40	7700
HSB.50.4540	HSW.50.4540	HSN.50.4540	4860	4210	240	4760	4310	72	40	8760
HSB.50.4540	HSW.50.4540A	HSN.50.4540A	4860	4210	240	4760	4310	72	40	8760
HSB.60.4540	HSW.60.4540	HSN.60.4540	4860	4210	240	4760	4310	72	40	8760
HSB.60.4540	HSW.60.4540A	HSN.60.4540A	4860	4210	240	4760	4310	72	40	8760
