HJ系列單排交叉滾柱式回轉支承

作者：ZLYQX 瀏覽量：發布日期：2024-03-24

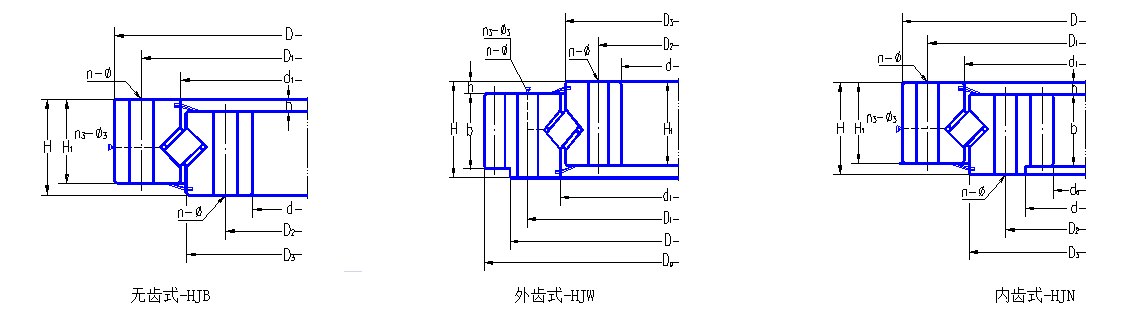

HJ系列單排交叉滾柱式回轉支承

注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。

2、n-?可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。

3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與轉盤軸承有配合要求，請?jiān)诤贤蚝贤郊ㄈ缂夹g(shù)協議）中注明配合尺寸和精度。

4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。

型號			外形尺寸			齒輪參數		外齒參數			內齒參數
型號			外圈外徑	內圈內徑	總高	齒寬	模數	變位系數	齒頂圓	齒數	變位系數	齒頂圓	齒數	重量
無齒式	外齒式	內齒式	D(mm)	d(mm)	H(mm)	b(mm)	m	x	De (mm)	Z	x	De	Z	(kg)
HJB.20.625	HJW.20.625	HJN.20.625	725	525	80	60	5	1.25	751.9	146	0.35	498.8	101	100
HJB.20.625	HJW.20.625A	HJN.20.625A	725	525	80	60	6	1	755.5	122	0.35	496.7	84	100
HJB.20.720	HJW.20.720	HJN.20.720	820	620	80	60	6	1.25	860.3	139	0.35	596.6	99	120
HJB.20.720	HJW.20.720A	HJN.20.720A	820	620	80	60	8	0.85	861.1	104	0.35	582.3	74	120
HJB.30.820	HJW.30.820	HJN.30.820	940	705	95	70	6	1.25	980.4	159	0.35	664.5	112	210
HJB.30.820	HJW.30.820A	HJN.30.820A	940	705	95	70	10	0.85	986.2	95	0.35	658	67	210
HJB.30.880	HJW.30.880	HJN.30.880	1000	760	95	70	8	1	1047.5	127	0.35	718.2	91	230
HJB.30.880	HJW.30.880A	HJN.30.880A	1000	760	95	70	10	0.85	1046.3	101	0.35	707.9	72	230
HJB.30.1020	HJW.30.1020	HJN.30.1020	1170	875	95	70	8	1.25	1219.3	148	0.35	830.1	105	300
HJB.30.1020	HJW.30.1020	HJN.30.1020	1170	875	95	70	10	1	1219.2	118	0.35	827.8	84	300
HJB.36.1220	HJW.36.1220	HJN.36.1220	1365	1075	120	90	10	1.25	1424.9	138	0.35	1027.8	104	450
HJB.36.1220	HJW.36.1220A	HJN.36.1220A	1365	1075	120	90	12	0.85	1435.9	116	0.35	1017.3	86	450
HJB.36.1250	HJW.36.1250	HJN.36.1250	1400	1090	120	90	10	-0.35	1443	143	0.35	1037	105	520
HJB.36.1250	HJW.36.1250A	HJN.36.1250A	1400	1090	120	90	12	0.85	1449.6	117	0.35	1028.8	87	520
HJB.36.1435	HJW.36.1435	HJN.36.1435	1595	1278	120	90	12	1	1655.5	134	0.35	1221.2	103	610
HJB.36.1435	HJW.36.1435N	HJN.36.1435N	1595	1278	120	90	14	0.85	1661.2	115	0.35	1214.8	88	610
HJB.45.1540	HJW.45.1540	HJN.45.1540	1720	1360	140	110	12	1.4	1780.8	144	0.35	1293.1	109	732
HJB.45.1540	HJW.45.1540N	HJN.45.1540N	1720	1360	140	110	14	1	1791.1	124	0.35	1284.8	93	732
HJB.45.1700	HJW.45.1700	HJN.45.1700	1875	1525	140	110	14	1	1945.4	135	0.35	1452.7	105	844
HJB.45.1700	HJW.45.1700A	HJN.45.1700A	1875	1525	140	110	16	1	1950.8	118	0.35	1452.3	92	844
HJB.45.1880	HJW.45.1880	HJN.45.1880	2100	1665	160	115	14	1.25	2189.8	152	0.35	1592.6	115	1400
HJB.45.1880	HJW.45.1880A	HJN.45.1880A	2100	1665	160	115	18	1	2194.6	118	0.35	1579.9	89	1400
HJB.45.2115	HJW.45.2115	HJN.45.2115	2325	1900	160	115	16	1.25	2406.5	146	0.35	1804.1	114	1600
HJB.45.2115	HJW.45.2115A	HJN.45.2115A	2325	1900	160	115	20	1	2418.4	117	0.35	1795.4	91	1600
HJB.45.2370	HJW.45.2370	HJN.45.2370	2600	2146	180	130	18	1.25	2707.3	146	0.35	2065.6	116	2100
HJB.45.2370	HJW.45.2370A	HJN.45.2370A	2600	2146	180	130	22	1	2704.4	119	0.35	2040.9	94	2100
HJB.45.2600	HJW.45.2600	HJN.45.2600	2835	2365	180	130	18	1.25	2941.7	159	0.35	2263.5	127	2400
HJB.45.2600	HJW.45.2600	HJN.45.2600	2835	2365	180	130	22	1	2946.9	130	0.35	2260.8	104	2400
HJB.50.2820	HJW.50.2820	HJN.50.2820	3085	2555	200	150	20	1.25	3188.4	155	0.35	2455	124	3400
HJB.50.2820	HJW.50.2820A	HJN.50.2820A	3085	2555	200	150	25	1	3198.4	124	0.35	2444.1	99	3400
HJB.50.3120	HJW.50.3120	HJN.50.3120	3400	2840	200	150	22	1.25	3507.2	155	0.35	2722.5	125	4000
HJB.50.3120	HJW.50.3120A	HJN.50.3120A	3400	2840	200	150	25	1.25	3509.6	136	0.35	2719	110	4000
HJB.50.3580	HJW.50.3580	HJN.50.3580	3920	3240	240	190	22	1.25	4036.1	179	0.35	3118.4	143	6700
HJB.50.3580	HJW.50.3580A	HJN.50.3580A	3920	3240	240	190	25	1.25	4035.6	157	0.35	3118.8	126	6700
HJB.50.4030	HJW.50.4030	HJN.50.4030	4370	3690	240	190	22	1.25	4520.6	201	0.35	3558.3	163	7700
HJB.50.4030	HJW.50.4030A	HJN.50.4030A	4370	3690	240	190	28	1.25	4522	157	0.35	3549	128	7700
HJB.50.4540	HJW.50.4540	HJN.50.4540	4860	4210	240	190	22	1.25	4983	222	0.35	4042.2	185	8760
HJB.50.4540	HJW.50.4540A	HJN.50.4540A	4860	4210	240	190	30	1.25	4992.9	162	0.35	4042.4	136	8760
